板式多巧浓缩・蒸发设备
用于提取精华、果汁、乳制品、豆浆、糖液等的浓缩。极力控制对口味、色泽、维生素等的发生的热影响的同时,可根据液体的特长和设置条件选择最佳配合的浓缩系统。

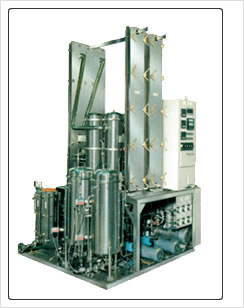

长板一站式浓缩装置 (MFE:板式薄膜流下方式)
利用超长换热板可达到一站式浓缩。装置内的液量可减到极少,对于不耐热的液体、重视香味的液体…等,是一种为确保浓缩液达到高品质而发挥着威力的最新锐的装置。根据不同的蒸发量备有3种规格的换热板。
*点击图片 放大/放小
特长

● 不损害原液特性的浓缩
  从原液输入到浓缩液取出,时间缩短到几分钟。

● 对应多品种`少量生产
  装置内的保有液量少。

● 高效率实现低运行成本
  利用超长换热板减少了单位传热面积的液量。
  处理液不停滞的一站式浓缩方式。

● 更加节能
  也适合多重效用式的导热板。

● 大幅度改良除垢功能
  不断的使液体高速流动,防止了导热面上的糊垢 附着。

● 安装面积小
  蒸发换热板纵向加长的小型化设计。

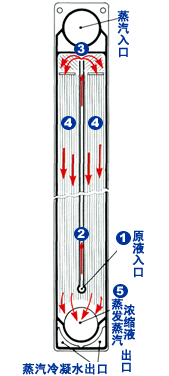

工艺流程
1. 原液先用蒸发水等排热预热后,进入到蒸发板片的下部(1)
2. 在液体状态下,进一步加热,在板片的中央部(2)高流速上升,
   在板片的顶部(3)进行闪蒸。
3. 闪蒸后的液体与蒸汽均匀地分散,然后沿着板片(4)以薄膜状下
   降进行蒸发。
4. 从板片下部的出口(5),导入分离器中,高效滤纸与浓缩液被分离。
*点击图片 放大/放小
导热板型号 效用数 蒸发量 安装面积(m)W×L×H
MFE01 单效用 0.2 T/h 3 × 2 × 3
  2重效用 0.4 T/h 4 × 2 × 3
  3重效用 0.75 T/h 4 × 2.5 × 3
MFE05 单效用 0.6 T/h 4 × 3.5 × 5.5
  2重效用 1 T/h 5.5 × 3.5 × 5.5
  3重效用 2 T/h 6.5 × 3.5 × 5.5
MFE15 单效用 2 T/h 4 × 4 × 7.2
  2重效用 4 T/h 6 × 4 × 7.2
  3重效用 8 T/h 7.5 × 4 × 7.2
  4重效用 10 T/h 10 × 4 × 7.2
用途

■ 不耐热的液体也可以得到良好的浓缩

果汁类 : 橘子汁•苹果•葡萄•菠萝•番茄
精华类 : 鸡骨汤•猪肉•鱼类•维生素类•酵素•酵母
糖类 : 希望防止着色•分解•变质的液体……葡糖•蜂蜜等
牛奶、其他 : 要求快速浓缩的液体

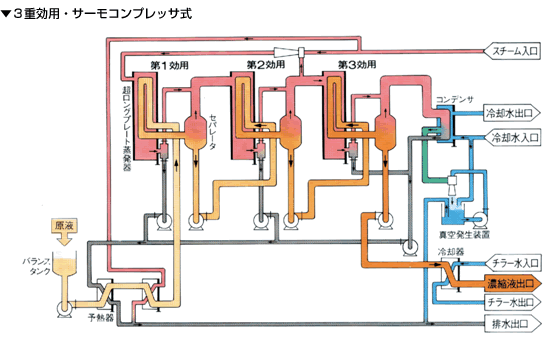

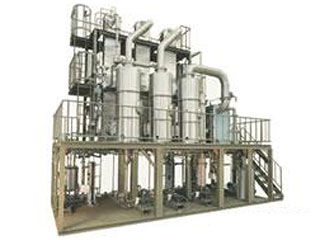

板式蒸发装置
利用超长换热板可达到一站式浓缩。装置内的液量可减到极少,对于不耐热的液体、重视香味的液体…等,是一种为确保浓缩液达到高品质而发挥着威力的最新锐的装置。根据不同的蒸发量备有3种规格的换热板。
*点击图片 放大/放小
特长
● 焦糊物不容易附着
  质量速度大,液体分布均匀。
● 高导热性能
  是传统的多管式的导热性能的3-5倍。
● 处理时间短
  液体和导热面的接触时间约2秒,也可以进行不耐热液体的浓缩。
● 操作简单
  因采用循环方式,即使原液发生变化,也能够进行浓缩。
● 保修、变更功效更简便易行
  换热板可以简单的拆卸,方便清洗和增减板片数。
● 全自动运行
  从运行开始到清洗可一键运行。
● 换热板的材质
  SUS 316•钛
效用数 蒸发量 安装面积(m)W×L×H
单效用 1 T/h 3 × 7 × 5.5
2重效用 3 T/h 6 × 7.5 × 5.5
3重效用 8 T/h 6 × 11 × 5.5
4重效用 20 T/h 10 × 15 × 8

食品工业 : 牛奶•大豆蛋白•液糖•蔗糖•异性化糖•葡萄糖•糖稀•各种汤液•鱼汁•高浓度食品废水
发酵工业 : 酒精蒸馏废水•各种发酵废水•各种有机酸水溶液
化学工业 : 苛性钠•谷氨酸钠•高浓度工厂排水
纤维•造纸工业 : 人造丝废液回收•洗毛废液•染色废液•SP-SCP纸浆废液•纸浆发酵废液
机械•电机工业 : 水溶性废油•镀金废水•动-植物性油脂废水
长板一站式浓缩试验机
将实际的生产设备按比例缩小,达到紧凑型构造和使用方便的目的。
长板式呈薄膜状液下蒸发,实现高品质浓缩。

用途

●蒸发量 : 80~120kg/h
●保持液量 : 10L
●设备重量 : 2000kg
●设备尺寸 : 2350×1500×2800(H)mm
●能耗 : 30~80kg/h
蒸汽=30~80kg/h
冷却水=2.5~5.5m3/h
耗电量=4kW(200V)
空气=5Nm3/h
