球阀
用于粉体,粘度介质

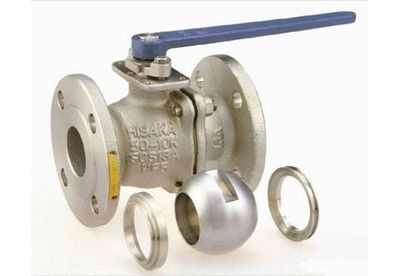

HF5(M1) 金属阀座 球阀
采用金属密封圈的浮动式两桶球阀。是在HF5的基础上阀座采用了金属材质。对于一般的软密封不能对应的高温(最高温度600度)"粉体"泥浆等介质的情况下,建议使用金属密封球阀。阀芯和阀座都经过了特殊的硬化处理,对于坚硬的介质是非常适合的。如前面所述,为了对应各种介质,有几种硬化处理可供选择,根据顾客所使用的介质和操作条件,弊司将尽量提供满意的答复。
特点
  是一般通用的金属密封阀。
  软密封阀座所难以对应的具有严重磨损性的粉体,泥浆,高粘度介质,开关频度高的,高温等苛刻的条件下也可以使用。

  球体,旋转摩擦部可以实施各种硬化处理,可以根据使用条件选定。
  根据使用温度分3种类型,最高可以使用到600℃。
  标准阀座的泄漏量是依据ASME/FCI 70-2 V级(注意)HF5(M1)型金属密封阀是单通使用阀。
  关于阀座的容许泄漏量,我们也支持更严格的泄漏量,请和我们联系。
产品规格
制造范围
压力等级 : JIS 10K, ASME 150#,ASME 300#
口径 : 15A(1/2")~200A(8")
材质 : SCS13A, SCS14A, SCS16A 等

硬化処理
球体: 氮化处理 (ISONITE)
真空氮化处理 (NEW KANUC)
自溶性合金溶射(镍) (METCO-16C)
阀座: 自溶性合金溶射(钴) (Stellite No.6)

阀座容许泄漏量
依据ASME/FCI 70-2 V级
0.072 cc/min/口径(inch)/差压(MPa)

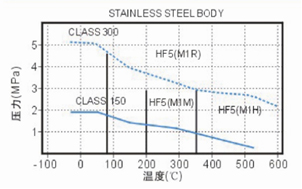

制品型式和適応温度
HF5(M1R)  MAX 200℃
HF5(M1M)  MAX 350℃
HF5(M1H)  MAX 600℃(*)
(*)在氧化大气层最高温度到450℃为止,在非氧化大气层最高可以达到600℃
Isonite New Kanuc Metco-16C Stellite No 12
处理方式 氮化处理 真空氮化 自溶性合金喷镀(镍) 自溶性合金喷镀(钴)
温度范围 ~350℃ ~350℃ ~600℃
(非氧化大气层)
~600℃
(非氧化大气层)
硬化层厚度 20-30um 20-30um 0.75mm 0.75um
硬度 Hv1200 Hv1200-1400 Hv655-783 Hv471
附注 HF5(MIR/M) HF5(MIR/M) HF5(MIH)适用于强腐蚀性和磨损性 HF5(MIH)适用于强腐蚀性
用途
粉体,泥浆液体,高粘度介质,频繁的开关操作等苛刻条件的流线管道。
选项
防静电机构,填料部加0型圈,锁定机构,长颈构造,指定漆,高压气体,无有,无水处理,安装清洗喷嘴,抛光加工,电解抛光,通径内加工,通径内耐磨处理,薄型法兰加工。

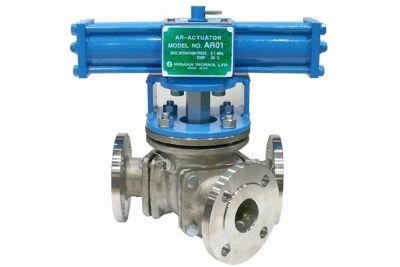

HY1/HY2 Y型三通球阀
针对一些粉体和高粘度的介质所开发的Y型三通阀。主要用于用空气压力输送的管线。由于Y型阀的阻力较小,空气压力的消耗也会相应下降,从而达到运营成本的降低。从大型储罐排放介质也能非常顺畅,不会有堵住的问题发生。为了清洗阀体与球体之间残留的介质,在阀体的部位可以安装管嘴,从而方便了定期的清洗。适合粉体介质的金属密封圈Y型阀也可以定制,而且安装角度可以再现场变换。
特点
在粉体・托盘等空气输送的管道上转换流动方向的Y型三通阀。

●由于是固定式球阀,可以确保球体与阀座的密封性和高耐久性。
●由于阀盖是分别单独安装在阀体上,可以在方向变化多端的管道使用,可以合理安装阀门。详细清参考目录。
●阀座的背面设有弹性片,可以防止由粉体产生的阀座磨损和密封性下降,同时可以抑制运转扭矩的上升。
●为了获得安定的密封性各密封部位使用O形圈。为了防止粉体的流入发生问题特别在轴部设有双层O形圈。
●可以安装135°旋转的AR执行机构。
产品规格
制造范围
压力等级 : JIS 10K, ASME 150#
口径 : 25A(1")~300A(12")
材质 : SCS13A, SCS14A, SCS16A 等等

*阀盖组合型,通电时的流动方向等详细记载请参考PDF目录。
用途
粉体,介质的输送,高粘度介质的方向转换阀。
选项
防静电机构,填料部加0型圈,锁定机构,指定漆,无有,无水处理,安装清洗喷嘴,抛光加工,电解抛光,通径端口面加工,清管装置,通径内耐磨处理,卡套接头加工,槽型法兰加工。
